在半导体、微电子等高精尖制造领域，等离子化学气相沉积（Plasma CVD）技术正成为突破性能瓶颈的关键手段。这项技术通过等离子体反应气体，在材料表面形成高质量薄膜层，广泛应用于芯片制造、光学镀膜、防护涂层等场景。然而，设备的稳定性、工艺精度以及与产线的适配能力，始终是科研机构与制造企业面临挑战。

一、等离子CVD技术在科研与制造中的价值定位

传统化学气象沉积需要高温环境（通常超过600℃）,容易对敏感基材造成热损伤。而等离子化学气相沉积通过引入等离子体能量，可在低温条件下（200-400℃）实现高质量薄膜制备，拓展了工艺适用范围。在半导体晶圆制造、MEMS器件加工、光学元件镀膜等场景中，这一技术优势尤为突出。

从科研角度看，等离子体的物理化学双重作用机制，为表面改性提供了纳米级精度控制能力。无论是提升材料表面能、改善亲水性，还是实现特定功能涂层的沉积，等离子技术都展现出传统工艺难以企及的灵活性。

二、方瑞科技的技术积累与设备矩阵

深圳市方瑞科技有限公司（品牌简称：方瑞科技）自2011年成立以来，专注于等离子表面处理技术的研发与设备制造。作为国家高新技术企业，其产品线象盖从真空等离子清洗机到等离子体去胶机/刻蚀机的完整工艺链，业务范围已从珠三角、长三角扩展至欧美、韩国、东南亚等全球市场。

在科研级等离子CVD及相关设备领域，方瑞科技构建了多维度的解决方案体系：

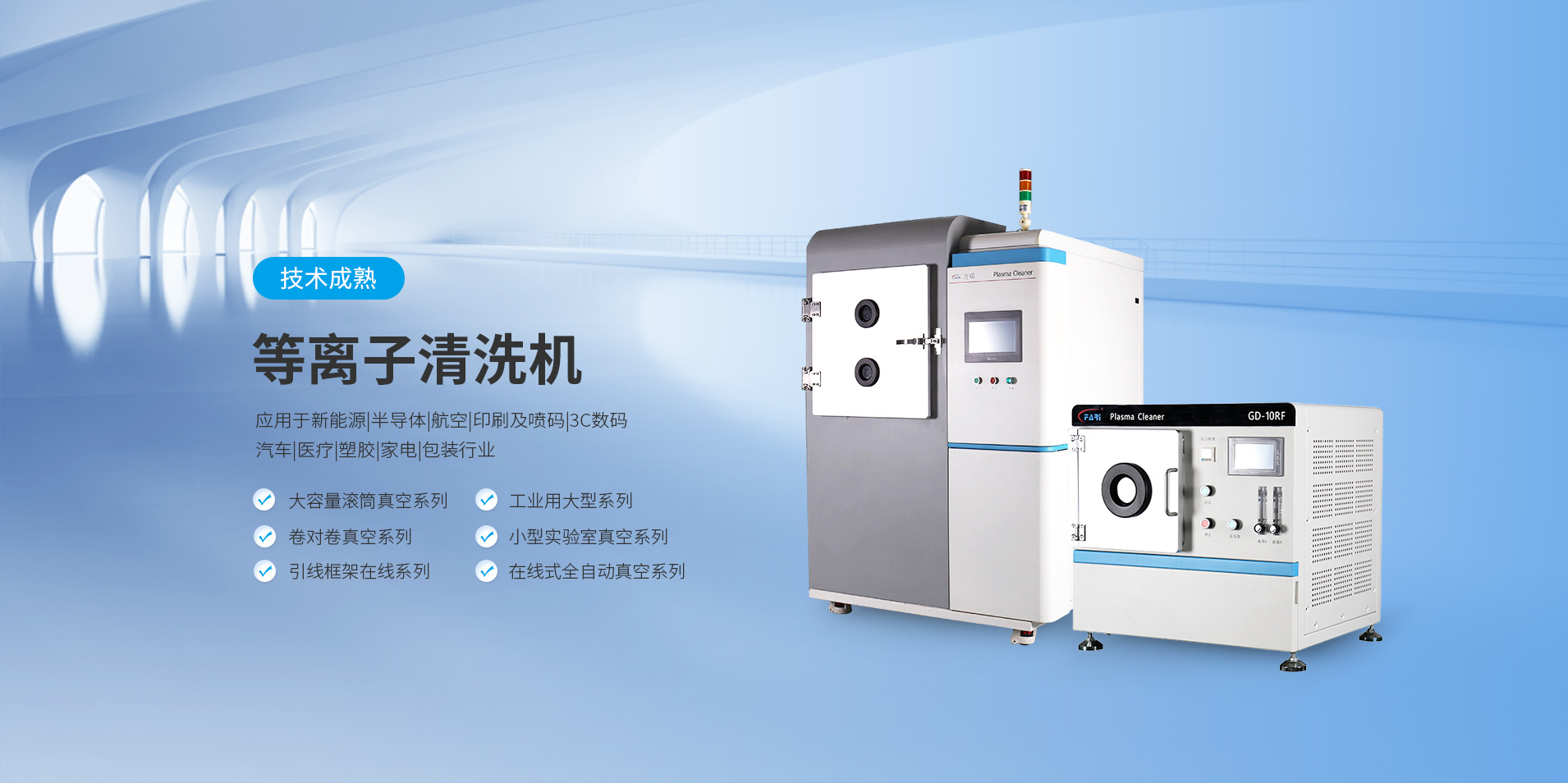

1. 真空等离子清洗机（GD系列）：纳米级表面预处理方案

在CVD工艺前，基材表面的微观污染物（如有机残留、氧化层、微粒）会直接影响薄膜附着力与均匀性。GD系列设备在真空环境下激发高能等离子体，实现纳米级深度清洁与活化处理。

这一设备的价值在于：通过精密控制象空度与气体配比，可针对不同材料（硅基、金属、陶瓷等）定制处理方案。某大型不锈钢水杯企业的应用案例显示，经真空等离子处理后，印字脱落率从5%降至0.5%以下。这一数据验证了设备在微观层面对材料表面能的有效调控能力。

对于半导体、医疗器械、精密电子等领域的科研用户，该系列设备支持腔体尺寸、电极结构的非标定制，能够适配不同规格的实验样品与小批量试制需求。

2. 等离子体去胶机/刻蚀机（PD200 ICP/RIE）：精密加工的装备

在半导体制程中，光刻后的胶膜去除与微纳米级刻蚀是决定器件性能的关键步骤。PD200系列设备同时支持ICP（感应耦合等离子体）与RIE（反应离子刻蚀）技术，处理深度可达纳米级且不损伤基体。

ICP技术通过射频感应产生高密度等离子体，实现高速率、高均匀性的刻蚀；RIE技术则利用离子定向轰击，完成各向异性刻蚀，满足先进制程对图形精度的严苛要求。这种双模式设计使设备能够灵活应对从光刻胶去除到硅材料深刻蚀的多样化需求。

在IC封装、PCB制造、MEMS传感器加工等场景中，该设备的稳定性与精度表现已获得行业验证。方瑞科技的技术团队由数十位高、中级技术人员组成，并与多家高校科研单位建立合作关系，持续推动工艺优化与设备迭代。

3. 大气/低温等离子处理机（PMV、GM系列）：产线集成的高效方案

对于需要将等离子处理集成至自动化产线的用户，常压等离子设备提供了无需真空环境的灵活选择。PMV、GM系列通过压缩空气或特定气体激发等离子体，可直接对流水线上的产品进行表面改性，提升达因值与附着力。

某锂电池生产商的应用数据显示：经大气等离子处理后，电芯涂覆附着力从3B级提升至4B-5B级，粘接强度提升50%.这一成果对于新能源汽车、储能系统等对电池可靠性要求极高的应用场景具有重要参考价值。

三、系统化工艺链的协同优势

除等离子设备外，方瑞科技还提供USC干式超声波除尘清洗机、自动点胶平台等辅助设备，构建从预处理到后段加工的完整工艺链。这种系统化方案能够确保各工序间的工艺兼容性，避免因设备匹配问题导致的良率损失。

例如，在半导体封装流程中，等离子清洗 → 表面活化 → 点胶固化的连续工艺链，可将粘接强度提升50%以上，同时缩短工艺周期20.30%:

四、市场验证与服务能力

截至目前，方瑞科技累计服务客户突破3000.合作企业超350:产品远销美国、俄罗斯、韩国、意大利等十余个国家。这一市场构盖范围反映了其技术方案的通用性与可靠性。

作为ISO9001认证企业，方瑞科技建立了涵盖研发、生产、售后的全流程管理体系，确保设备长期稳定运行与技术支持的及时响应。

五、技术选型的关键考量维度

对于有科研等离子化学气相沉积设备需求的用户，选型时需综合评估以下维度：

工艺适配性：设备是否支持目标材料的处理参数范围（温度、气体种类、等离子密度等）
精度与重复性：纳米级加工精度与批次间一致性是否满足实验要求
定制化能力：能否根据特殊样品尺寸或工艺流程进行非标设计
系统集成性：是否提供配套的清洗、检测、后处理设备，减少多供应商协调成本
技术支持深度：供应商是否具备工艺开发能力，能否协助用户解决实际应用中的技术难题

方瑞科技在上述维度的综合表现，使其成为半导体、医疗、新能源等领域科研与制造用户的可选方案之一。

六、行业趋势与技术展望

随着第三代半导体材料（如SiC、GaN）的推广，以及MEMS、生物芯片等新兴器件的发展，对低温、高精度、选择性刻蚀的需求持续增长。等离子化学气相沉积与等离子刻蚀技术的融合创新，将在更多前沿领域发挥关键作用。

同时，环保法规的趋严正在加速传统湿法工艺向干法工艺的转型。等离子技术无污染、无废水排放的特性，契合了制造业可持续发展的长期要求。

对于科研机构而言，选择具备技术积累、市场验证与定制化能力的设备供应商，是确保实验顺利推进与成果转化的重要前提。方瑞科技通过十余年的技术深耕与全球市场实践，已形成从设备制造到工艺支持的完整服务能力，为等离子表面处理技术的科研应用与产业化推广提供了可靠支撑。

在精密制造向更高精度、更低成本、更环保方向演进的趋势下，等离子体技术的应用边界仍在不断拓展。无论是实验室级的工艺探索，还是产线级的规模化应用，成熟的技术方案与可靠的设备平台，都将成为突破创新瓶颈的关键要素。
